Youmile CNC Shield V3.0 Kit de carte d'extension avec carte pour Arduino, pilote de moteur pas à pas DRV8825 4PCS et dissipateur thermique, capuchon de cavalier 10PCS, câble USB pour machine à graver

• ＋ Compatible avec Arduino
• ＋ Inclut 4 pilotes de moteur pas à pas DRV8825
• ＋ Dissipateurs thermiques fournis
• ＋ 10 cavaliers inclus
• ＋ Câble USB pour connexion

description du produit

description:

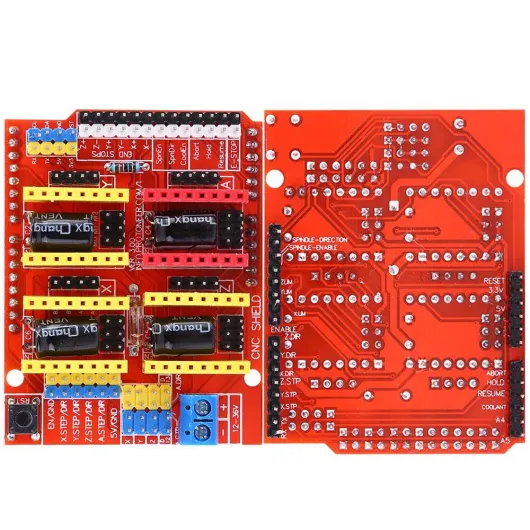

Cnc shield board:

• latest pour arduino cnc shield version 3.0
• grbl 0.9 compatible
• 4-axis support (x, y, z, a-can duplicate x,y,z or do a full 4th axis with custom firmware using pins d12 and d13)
• jumpers to set the micro-stepping for the stepper drivers. (some drivers like the drv8825 can do up to 1/32 micro-stepping)

Drv8825 stepper motor driver module:

• a simple steps and direction control interface
• six different steps resolutions: full step, half step, 1/4-step, 1/8-step, 1/16-step, 1/32-step
• can interface directly with 3.3 v and 5 v systems
• over-temperature thermal shutdown, overcurrent shutdown, undervoltage lockout
• short to ground short circuit load protection
• 4 layer 2 oz copper pcb, in order to improve heat dissipation
• exposed solder ground below the bottom of the driver ic on the printed circuit board pad
• module size, pin and interface matching a4988 stepper motor driver operators in many ways
• adjustable current control lets you set a potentiometer, which lets you use the stepper motor's rated voltage or more, in order to achieve a higher rate of maximum output current step
• maximum 45 v supply voltage

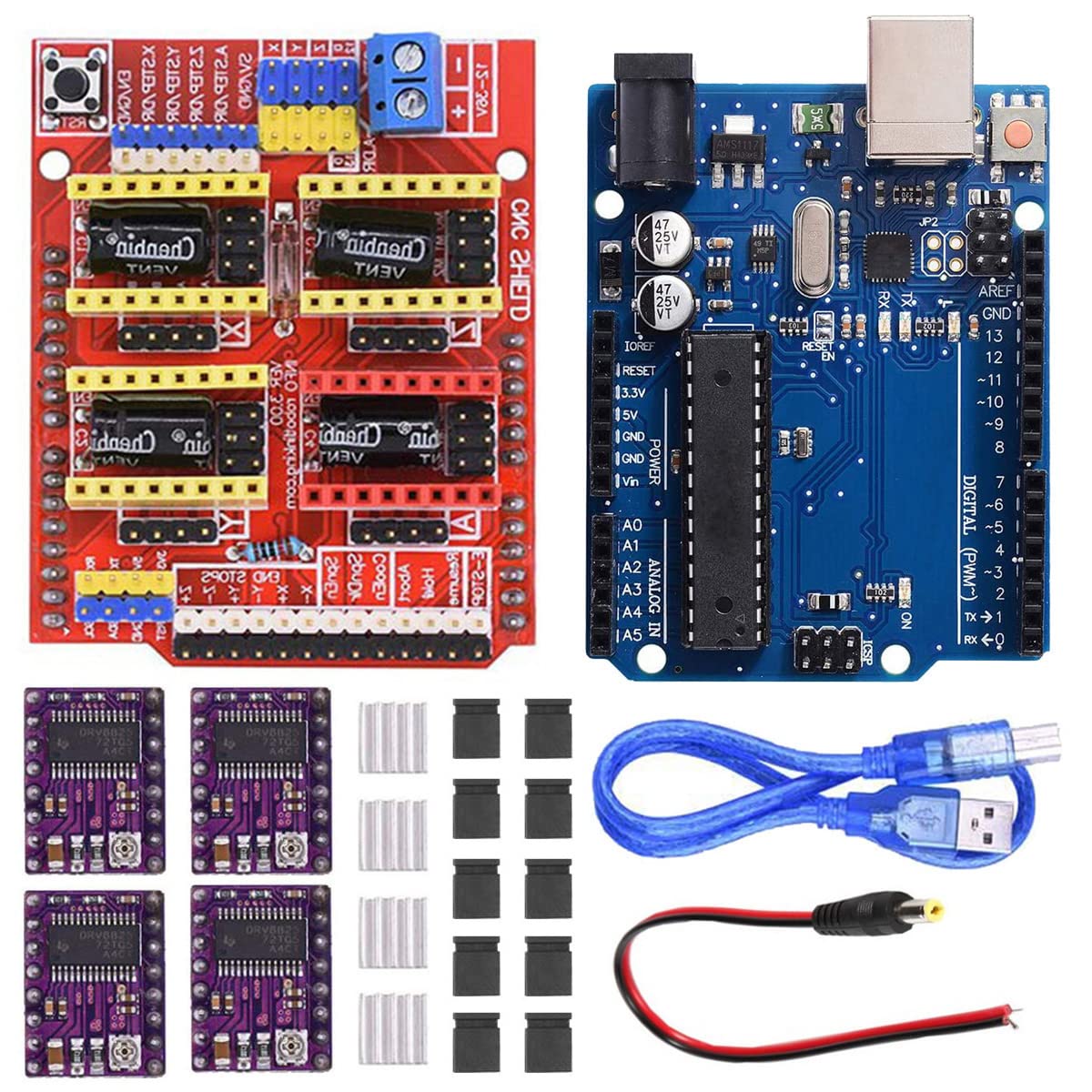

Package included:

• 1 x cnc shield v3
• 4 x drv8825 stepper motor driver
• 4 x heatsink
• 1 x board for pour arduino
• 1 x usb cable
• 1 x dc power cable
• 10 x jumper cap

• Dernière version 3.0 du bouclier CNC pour Arduino
• Prise en charge 4 axes (X, Y, Z, A-Peut dupliquer X, Y, Z ou faire un 4ème axe complet avec un firmware personnalisé en utilisant les broches D12 et D13)

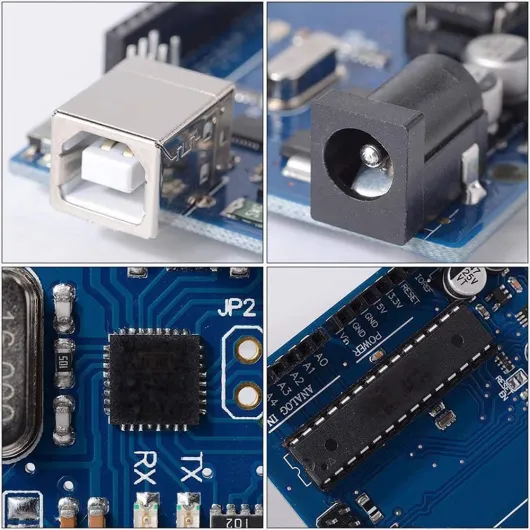

• Carte pour Arduino: Tension de fonctionnement: 5V; Broches d'E / S numériques: 14 (dont 6 fournissent une sortie PWM)
• Le DRV8825 comprend une limite de courant réglable, une protection contre les surintensités et les surchauffes, six micro-résolution (pas de 1/32); Le contrôle de hachage intelligent sélectionne automatiquement le mode de décroissance de courant correct (décroissance rapide ou décroissance lente)
• Contenu de l'emballage: 1 x carte CNC Shield V3.0, 4 x pilote de moteur pas à pas DRV8825, 4 x dissipateur thermique, 1 x carte pour Arduino, 1 x câble USB, 1 x câble d'alimentation CC, 10 x cavalier
